Aké typy diamantových nástrojov existujú?

Diamond má výhody extrémne vysokej tvrdosti a odolnosti proti opotrebeniu, nízkeho koeficientu trenia, vysokého elastického modulu, vysokej tepelnej vodivosti, koeficientu s nízkym tepelným expanziou a nízku afinitu s neoficerovými kovmi. V súčasnosti je to materiál s nástrojmi s veľmi vysokou tvrdosťou. Takže aké typy diamantových nástrojov existujú? Pozrime sa na redaktora Zhongyedy, aby ste sa pozreli!

Typy diamantových nástrojov:

Náradiesú rozdelené podľa štruktúry nástroja: používajú sa hlavne na otáčanie nástrojov, frézovacích nožníc, vystrojení, vŕtacích bitov, potiahnutých nástrojov a iných neštandardných nástrojov formovania.

1. Diamantové čepele

1. Štandardné čepele: Jednokryštalické diamantové čepele sa používajú hlavne na jednosmerné diamantové súpravy alebo iné presné sústruhy. Drsnosť povrchu môže pri spracovaní neželezných kovov dosiahnuť RZ0.1-0,05 μm. Čepele polykryštalického diamantu (PCD) sa všeobecne používajú v sústruhoch, obráchovacích centrách atď., Hlavne na otáčanie a nudné. V porovnaní s tradičnými čepeľami zliatiny sa môže použiť vyššie kŕmenie a lineárna rýchlosť; Život čepele sa tiež výrazne zlepšuje v porovnaní s čepeľami z karbidu; V rovnakom čase sa povrchová úprava obrobku spracovaného čepeľami PCD môže dosiahnuť v najlepšom prípade RA0,2.

2. Neštandardné čepele: používajú sa hlavne pre niektoré pracovné podmienky s komplexnými štruktúrami, prísnymi požiadavkami na toleranciu a zložitými postupmi spracovania. Použitie strojovo uprostred polykryštalických diamantov (PCD) neštandardných čepelí môže výrazne zlepšiť účinnosť spracovania. Zároveň môže použitie strojovej štruktúry znížiť výrobné náklady.

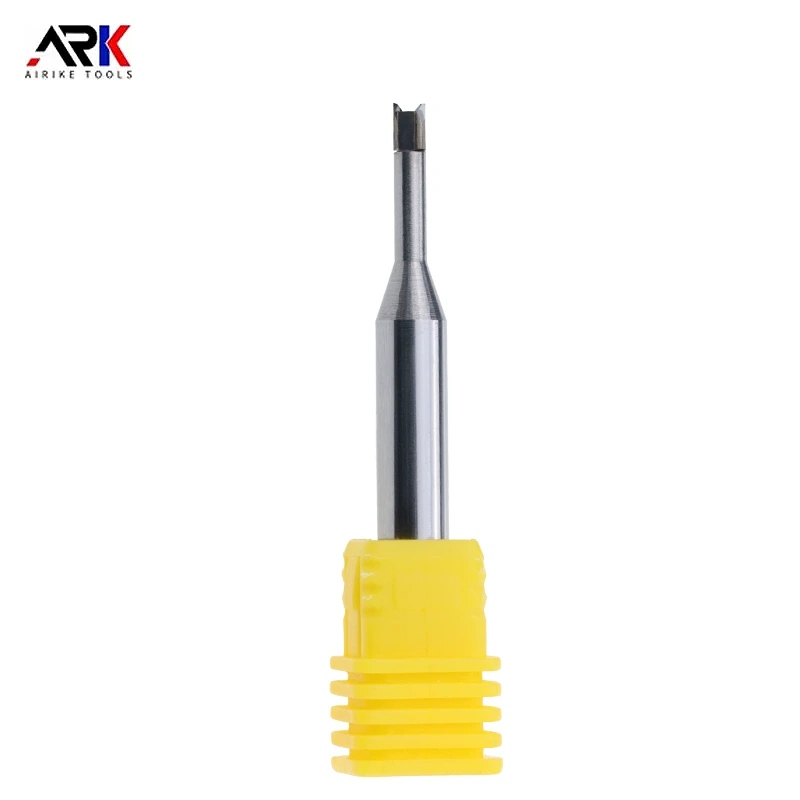

2. Diamantové frézovacie čepele

Polykryštalické diamanty (PCD) frézovacie čepele s frézovacími kotvami alebofrézkatyče sa všeobecne používajú na mletie lietadiel a krokov. Lineárna rýchlosť môže byť až 2500-3000 m/min. V porovnaní s karbidovými čepeľami sa životnosť nástroja zvyšuje o 5 až 10 krát. Je to voľba pre neželezné kovové mletie povrchu, ako sú napríklad hlavičky valcov z zliatiny hliníka, motocyklové škatule a formy! Pomer cenového a výkonu je veľmi vhodný.

3. Diamantová prúžka na mletie

Rezačky frézovania diamantovej tyče sú rozdelené na jednovrstvové frézovacie frézovacie rezačky a frézovacie frézovacie frézovacie frézovacie frézy.

Polycryštalické diamantové (PCD) prúty sú rozdelené na dva typy. Jednou z nich je frézka priekopníckeho mletia, ktorá sa môže použiť na vertikálne prenikanie povrchu obrobku pozdĺž osi. Pre mletie obrobky podobných pitmi sa účinnosť výrazne zlepší. Druhou je nenápadná fréza bez priemyslu. Tento typ frézovacej rezačky sa zvyčajne rozkladá na obrobku radiálne a prostredníctvom programovania CNC mlyny, kroky, povrchy a ďalšie časti.

4. Diamond stresa

Diamond Reamer, všeobecne založený na veľkosti priemeru, používa zliatinovú maticu alebo oceľovú maticu a počet rezných hrán je 2 alebo viac.

Tento typ nástroja sa používa hlavne na spracovanie dier s prísnymi požiadavkami na toleranciu a vysokými požiadavkami na dokončenie. Môže sa spracovať otvory aj slepé diery. Dokončenie otvorov spracovaných týmto typom nástroja sa môže dosiahnuť až do RA0.1.

5. Diamantové vŕtacie bity

Polykryštalický diamant (PCD)Vŕtacie kúsky sú zvyčajne vyrobené z zliatiny alebo oceľových substrátov podľa priemeru. Polycryštalické diamanty (PCD) Drill Bits Bits Bits Otvory priamo na obrobku. Na samotnom obrobku nie sú žiadne diery a požiadavky na presnosť nie sú vysoké. Bity vŕtania PCD sú vhodné iba na obrábanie stredového vybavenia.

Polycryštalické diamantové (PCD) BIT BITS zahŕňajú hlavne: BITS expanzné vrtáky PCD, bity vŕtacích vŕtačiek PCD, bity vŕtacích vrtov PCD, bity PCD plochých spodných vrtov atď.

6. Nástroje na potiahnuté diamantmi

Nástroje potiahnuté diamantmi používajú metódu CVD na priame uloženie diamantového filmu s rozmermi 1-25 μm na substrát, ako je cementovaný karbid alebo keramika. Môžu byť použité pre nástroje s komplexnými geometrickými tvarmi a sú ideálnymi nástrojmi na spracovanie ťažko spracovateľných materiálov.

Typy nástrojov vhodné na poťahovanie: čepele, frézovacie rezačky, vrtáky, výstroje, formovanie nožov atď.

7. Nástroj na formovanie diamantov

Polykryštalický diamant (PCD)Vytvorenie nástroja patrí do rotačného nástroja. Jeho výhodou je vysoká účinnosť spracovania. Môže mletiť viac krokových otvorov súčasne a zabezpečiť relatívne presné geometrické tolerancie. Je rozdelený na dva typy podľa rôznych metód spracovania. Jedným z nich je axiálne spracovanie a jednorazové formovanie; Druhým je CNC programovanie a spracovanie trajektórií. Držiak nástroja má rukoväť BT, rukoväť HSK, priamu rukoväť atď.

Vyššie uvedené typy diamantových nástrojov sú tu zdieľané. Existuje veľa typov diamantových nástrojov s významnými rozdielami v oblasti výkonu. Existujú tiež veľké rozdiely v štruktúre, metóde prípravy a aplikačnom poli rôznych typov diamantových nástrojov.
